Illuminamento frontale morbido per superfici cooperative e semi-lucide
- Diffusori smerigliati, olografici o microstrutturati ampliano l’emissione dei LED in un cono angolare più morbido, preservando il contrasto direzionale.
- Si adatta meglio alle superfici opache, semi-opache e moderatamente lucide: imballaggi stampati, plastica stampata, assemblaggi Elettronici.
- L’area di emissione attiva deve superare il campo visivo di un margine stabilito dall’angolo di diffusione e dalla distanza di lavoro.
- Monta a 30-45 gradi per una visibilità bilanciata della trama e la soppressione dei riflessi.
- Il funzionamento pulsato e stroboscopico è pienamente compatibile – consigliato a partire da ~1 prodotto al secondo.
- Il riflesso speculare residuo persiste sulle superfici molto lucide: passa alla geometria a cupola o a cupola piatta.
La luce diffusa descrive qualsiasi Illuminatore LED che incorpora un elemento ottico di dispersione per ampliare la distribuzione angolare dei fotoni emessi. Lo scopo principale è quello di attenuare i riflessi speculari e le ombre sulle superfici cooperative o semi-cooperative, mantenendo una direzionalità sufficiente per consentire alla telecamera di catturare un contrasto utile. I pannelli diffusi sono la forma più comune di illuminazione frontale nell’ispezione industriale e rappresentano il punto di riferimento rispetto al quale confrontare tutte le geometrie diffuse più specializzate (cupola, cupola piatta e tunnel continuo).
Principio di funzionamento della luce diffusa
Una luce diffusa consiste tipicamente in un array di LED coperto da un pannello frontale traslucido che diffonde l’emissione in un intervallo angolare più ampio. L’elemento di diffusione può essere un foglio di policarbonato smerigliato, una pellicola olografica, un’ottica microstrutturata o una combinazione di questi elementi. La scelta del diffusore determina sia la distribuzione angolare che l’efficienza di trasmissione del pannello: modelli di diffusione più stretti preservano una maggiore intensità ma riducono la diffusione angolare, mentre modelli di diffusione più ampi offrono una copertura angolare più ampia al costo di una perdita di intensità.
A differenza di una configurazione a cupola, che circonda il bersaglio su tutti i lati, un pannello diffuso illumina da una sola direzione. La luce che giunge al bersaglio si estende su una gamma di angoli intorno all’asse centrale dell’Illuminatore, il che attenua le ombre e i riflessi speculari rispetto a una sorgente direzionale, senza però eliminarli del tutto. Questo rende i pannelli diffusi un compromesso pratico per le superfici non estremamente riflettenti e che non richiedono l’eliminazione assoluta delle ombre.
Tipi di Diffusore e loro comportamento ottico
I diffusori a pellicola smerigliata sono i più comuni e producono un modello di emissione approssimativamente lambertiano: la luce viene diffusa approssimativamente in tutte le direzioni, con un’intensità che diminuisce in base al coseno dell’angolo rispetto alla normale. I diffusori microstrutturati, noti anche come diffusori a forma di luce, possono essere progettati per fornire distribuzioni angolari specifiche (ad esempio, un modello asimmetrico più ampio in una direzione rispetto all’altra) per adattarsi alla geometria del campo di ispezione. I diffusori olografici offrono un’elevata trasmissione e un controllo preciso del profilo angolare, ma hanno un costo maggiore.
Applicazioni industriali tipiche
La luce diffusa è la scelta predefinita per l’illuminazione frontale generica su superfici opache, semi-opache o moderatamente lucide. Le applicazioni tipiche includono l’ispezione di imballaggi stampati in cui è necessario valutare l’uniformità dell’etichetta e il contrasto dell’inchiostro; il controllo di qualità di parti in plastica e gomma testurizzate; la verifica di componenti stampati con finitura superficiale non critica; la lettura di codici unidimensionali e bidimensionali su substrati semilucidi; l’ispezione di imballaggi primari di prodotti alimentari e farmaceutici; la verifica generale dell’assemblaggio su linee di produzione automobilistiche ed elettroniche. La fornitura standard per queste applicazioni è fornita dalla famiglia di Illuminatori LED a pannello nelle sue varianti a fronte diffusivo.
Criteri di selezione e considerazioni sul design
L’area attiva del pannello diffondente deve superare il campo visivo di un margine determinato dall’angolo di diffusione: una diffusione più ampia richiede un’area attiva maggiore per mantenere l’uniformità in tutto il campo di ispezione alla distanza di lavoro scelta. La relazione è approssimativamente lineare e gli integratori dovrebbero verificare l’uniformità attraverso la misurazione piuttosto che affidarsi ai valori della scheda tecnica misurati in condizioni di prova idealizzate.

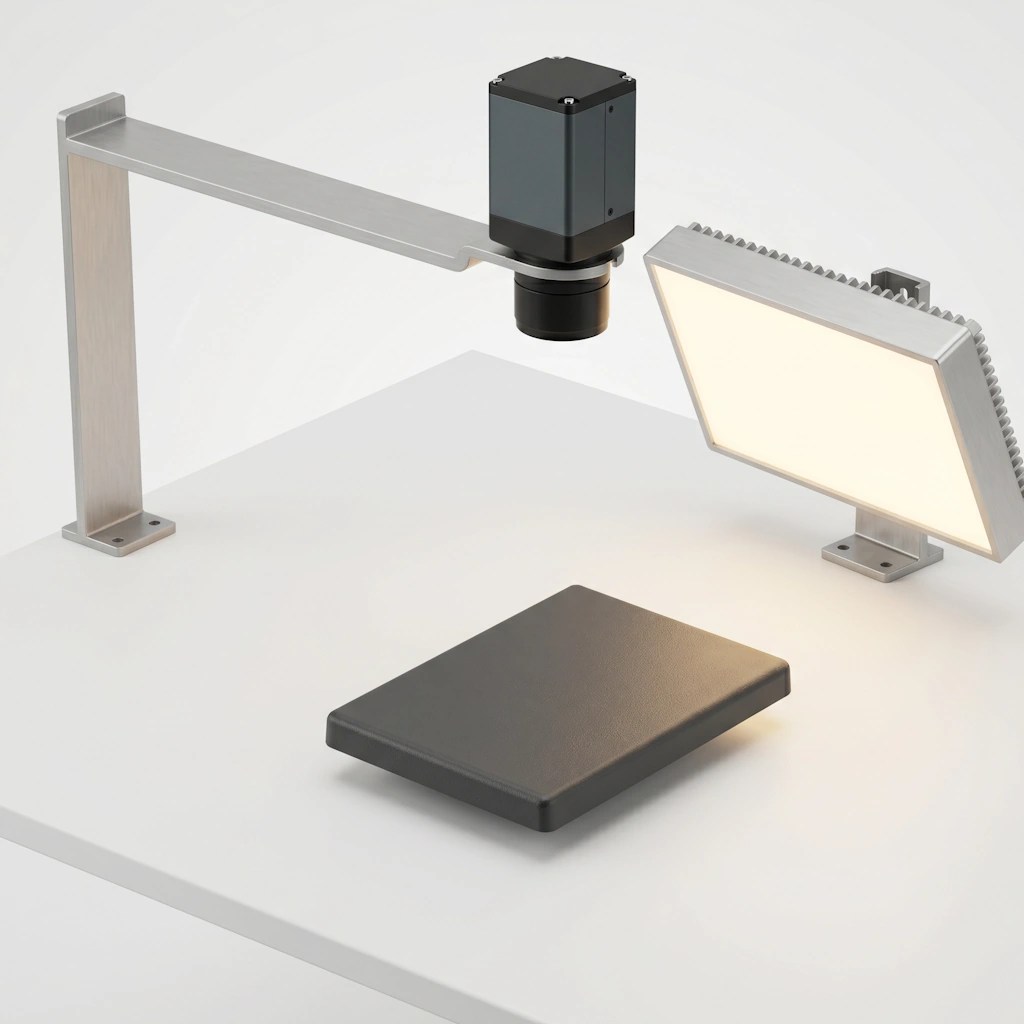

L’angolo di incidenza è il secondo parametro importante. Un pannello diffondente montato vicino all’asse ottico della telecamera produce un’Illuminazione Diffusa quasi coassiale che riduce al minimo le ombre ma può comunque generare un riflesso speculare dalle superfici lucide. Un pannello diffondente montato a 30-45 gradi produce un’illuminazione diffusa frontale standard, con una combinazione equilibrata di visibilità della texture e soppressione dell’abbagliamento. Angoli inferiori si avvicinano alle condizioni di campo scuro e di solito sono inferiori a una configurazione di campo scuro dedicata. Quando il campo di ispezione è allungato, due o più Illuminatori LED a barra montati simmetricamente spesso sostituiscono un singolo pannello e forniscono un controllo più preciso della distribuzione angolare.
Considerazioni spettrali e di guida
I pannelli diffusivi sono disponibili nelle versioni bianca, monocromatica e a colori commutabili. Il Diffusore in genere non introduce una distorsione cromatica significativa, ma può spostare leggermente la temperatura apparente del colore dei LED bianchi, il che deve essere preso in considerazione nelle applicazioni critiche per il colore. Il funzionamento pulsato e stroboscopico è pienamente compatibile con i pannelli diffusivi ed è consigliato per ispezioni superiori a circa un prodotto al secondo.
Integrazione e limiti
I pannelli diffusivi sono più grandi e pesanti delle sorgenti direzionali di intensità equivalente al bersaglio, il che può complicare l’integrazione in celle di ispezione ristrette. Il Diffusore stesso è suscettibile all’accumulo di polvere e ai danni meccanici, che alterano la distribuzione angolare della luce emessa e possono degradare le prestazioni dell’ispezione nel tempo. Negli ambienti di produzione si consiglia di pulire periodicamente il diffusore e di coprirlo.
Il principale limite ottico dei pannelli diffondenti è la direzionalità residua. Su superfici altamente speculari, anche un pannello ben diffuso produce un riflesso chiaramente visibile della sua area di emissione rettangolare, che può mascherare le caratteristiche di interesse. Per queste superfici, il pannello deve essere sostituito da una cupola piena o da una configurazione a cupola piatta che fornisca la diffusione da tutte le direzioni simultaneamente.
Illuminatori frontali diffusi RODER Vision LED
Roder Vision produce Illuminatori LED Bianca a pannello e a barra con caratteristiche di diffusione studiate per le applicazioni di visione industriale, disponibili in configurazioni spettrali standard bianche, monocromatiche e per applicazioni specifiche.
- Illuminazione diffusa del pannello frontale – Illuminatori LED
- Configurazioni a più barre per campi di ispezione allungati – Illuminatori LED a barre
- Modelli di diffusione specifici per le applicazioni e ottiche asimmetriche – Illuminatori LED personalizzati
Per il funzionamento sincronizzato a impulsi su linee ad alta velocità, il catalogo RODER comprende driver LED dedicati e controllori elettronici compatibili con controller di visione industriale e PLC.
